AC-DC电源模块在电机保护上的EMC四级应用
TAS15-5-W AC-DC模块电源在电机保护设备上的EMC四级应用与整改实例
TAS15-5-W模块电源的参数为：
AC输入：85～265V； DC输出：5V/3A
电源应用设备：
电动机的监控、保护及控制设备
EMC等级要求；四级
给客户提供的EMC防护参考电路:

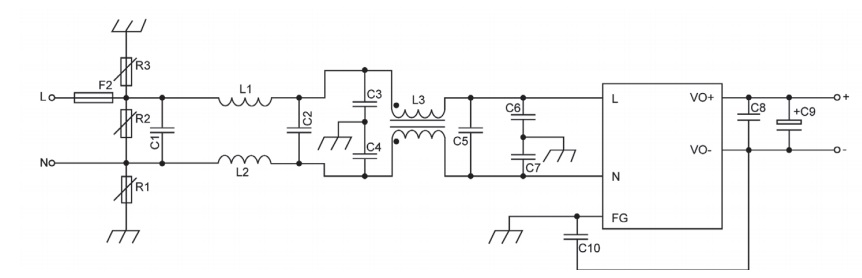

因客户板子空间有限，将防护电路调整为:
防护电路的主要参数：
R2：14D471；C1、C2、C5：X2 275V 0.1UF；L1、L2: 1mH; L3：30mH；C7、C8：Y1 102M；C10：Y1 222M。
实际EMC测试结果：
浪涌测试中-L对PE时出现用电设备出现花屏现象，雷击和群脉冲测试都没有问题。
整改方法：
将C10（Y1 222M）改为Y1 103M。
重新测试，全部测试项目合格。
